Satellitenmeteorologie (Teil 1) – Die 12 Augen der Wettersatelliten

Wettersatelliten sind in der heutigen modernen Meteorologie nicht mehr wegzudenken. Sie liefern zum einen wichtige Beobachtungsdaten für Wettervorhersagemodelle, die für eine präzise numerische Wettervorhersage unerlässlich sind. Mit ihrem Blick aus dem Weltall auf unsere Erde leisten sie außerdem unschätzbare Dienste bei der Wetteranalyse und der Kürzestfristvorhersage. Unter letzterem versteht man die Vorhersage des Wetters der kommenden Stunden, für die man nicht zwangsläufig Vorhersagemodelle benötigt. Die Satelliten machen alle 15 Minuten Aufnahmen von unserer Erde, die uns Meteorologen einen schnellen Überblick geben, wo sich beispielsweise aktuell in der Atmosphäre Wolken befinden. Auf einem Blick können wir so Tiefdruckgebiete identifizieren, um die sich die Wolkenbänder schlängeln. Mittels zeitlicher Abfolge vergangener Bilder können wir sogar abschätzen, in welche Richtung sich die Wolken und die dazugehörigen Tiefs bewegen werden, ob sich die Wolken auflösen oder verdichten, wo in Kürze Gewitter entstehen könnten und vieles mehr.

Im heutigen Tagesthema zeigen wir, was Wettersatelliten alles sehen bzw. messen können. (Auf die der Satellitenmeteorologie zugrunde liegenden Strahlungstransporttheorie soll an dieser Stelle bewusst verzichtet werden, damit auch Leserinnen und Leser ohne Physikstudium oder Physikleistungskurs nicht den Durchblick verlieren.) Das wichtigste Messgerät der der Wettersatelliten ist das sogenannte Radiometer, das die von der Erde zurückgesandte Strahlung misst. Ein Radiometer ist eine Art Multifunktions-Kamera, die weit mehr aufnehmen kann als unser menschliches Auge, nämlich die von der Erde abgegebene Strahlung im solaren (sichtbaren) und infraroten (thermischen) Spektralbereich.

Stellen Sie sich vor, Sie wären ein Astronaut und blicken von der ISS auf die Erde. Was Sie sehen würden, ist ein Abbild unseres blauen Planeten im für das menschliche Auge sichtbaren (solaren) Spektralbereich (Wellenlängen zwischen 380 und 780 Nanometer). Unser Auge erkennt also eine ganze Bandbreite an Wellenlängen, die es unterschiedlichen Farben zuordnet. Die Radiometer der Wettersatelliten funktionieren nach einem ähnlichen Prinzip, nur bestehen sie nicht nur aus einem “Auge”, sondern aus gleich zwölf Augen, den sogenannten Kanälen. Jeder der zwölf Kanäle empfängt einen bestimmten von der Erde emittierten Wellenlängenbereich. Die Kanäle messen dabei die Intensität der empfangenen Strahlung, ohne diese Farben zuzuordnen. So entstehen Schwarz-Weiß-Bilder, bei denen weiß eine hohe Strahlungsintensität und schwarz eine geringe Strahlungsintensität bedeutet. Drei der zwölf Kanäle empfangen – ähnlich zum menschlichen Auge – Strahlung im solaren (kurzwelligen) Bereich, aber mit einer jeweils kleineren Bandbreite als unser Auge. Weitere acht Kanäle empfangen Strahlung im thermischen (langwelligen) Strahlungsbereich und damit Informationen, die unser Auge nicht erfassen kann. Jeder dieser elf Kanäle sieht für sich betrachtet zwar weniger als unser Auge, in der Kombination aller Kanäle erfasst ein Radiometer aber weitaus mehr Informationen von der Erde als der sehende Mensch. Das zwölfte Auge des Radiometers, der HRV-Kanal (High Resolution Visible), ist das Adlerauge unter den Kanälen, es sieht besonders scharf, also mit einer höheren Auflösung im gesamten sichtbaren Spektralbereich.



DWD Satellitenmeteorologie Teil 1 – Die 12 Augen der Wettersatelliten

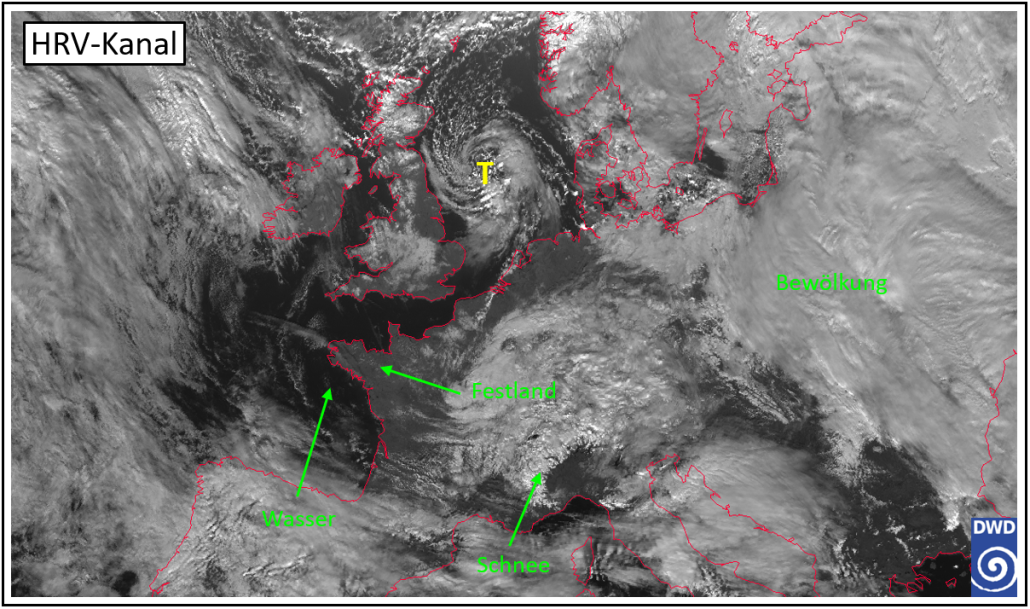

Jeder der einzelnen Kanäle liefert den Meteorologen ganz individuelle Informationen. Die sichtbaren Kanäle geben uns beispielsweise Auskunft über die räumliche Verteilung und Dicke der Wolken, sowie dort, wo keine Wolken vorhanden sind, auch über die Beschaffenheit der Erdoberfläche (Abbildung 1, HRV-Kanal). Die Kanäle im thermischen Strahlungsbereich sind hingegen sensitiv für bestimmte Strahlungstemperaturen. Da die Temperatur in der Atmosphäre gewöhnlich mit der Höhe abnimmt, kann mithilfe der erfassten Strahlungstemperaturen an den Oberkanten von Wolken auf die Wolkenhöhe geschlossen werden. Somit kann unterschieden werden, ob es sich um flache tiefe Wolken, um hohe Schleierwolken oder um mächtige hochreichende Wolken handelt (Abbildung 2, IR8.7-Kanal). Einige der infraroten Kanäle messen zudem in Absorptionsbereichen atmosphärischer Gase wie Ozon, Kohlenstoffdioxid (CO2) oder Wasserdampf. So kann man die Ozonkonzentration in der Atmosphäre bestimmen oder erhält Auskunft darüber, in welchen Bereichen der Atmosphäre sich viel oder wenig Wasserdampf befindet. Zudem kann man noch eine Fülle weiterer Informationen aus den einzelnen Kanälen selbst oder aus einer Kombination verschiedener Kanäle gewinnen, was allerdings den Rahmen dieses Themas sprengen würde.

DWD Satellitenmeteorologie Teil 1 – Die 12 Augen der Wettersatelliten 1

Im nächsten Teil dieser Reihe erfahren Sie, wie man mit einer geschickten Technik farbige Bilder erzeugen kann, die den Meteorologen weitere Möglichkeiten die Wetteranalyse bieten.

Dr. rer. nat. Markus Übel (Meteorologe)
Deutscher Wetterdienst
Vorhersage- und Beratungszentrale
Offenbach, den 07.05.2024
